Cẩm Nang Đo Điện Trở Bằng Đồng Hồ Vạn Năng: Bí Quyết Từ Chuyên Gia Cho Người Mới Bắt Đầu



Phần 1: Đồng hồ vạn năng – Trợ thủ đắc lực của những người làm việc với điện

Đồng hồ vạn năng, với khả năng đo lường đa dạng các đại lượng điện, là một công cụ không thể thiếu trong hộp đồ nghề của bất kỳ ai làm việc với điện, từ kỹ sư điện, thợ điện cho đến những người tự mày mò sửa chữa đồ điện tại nhà.

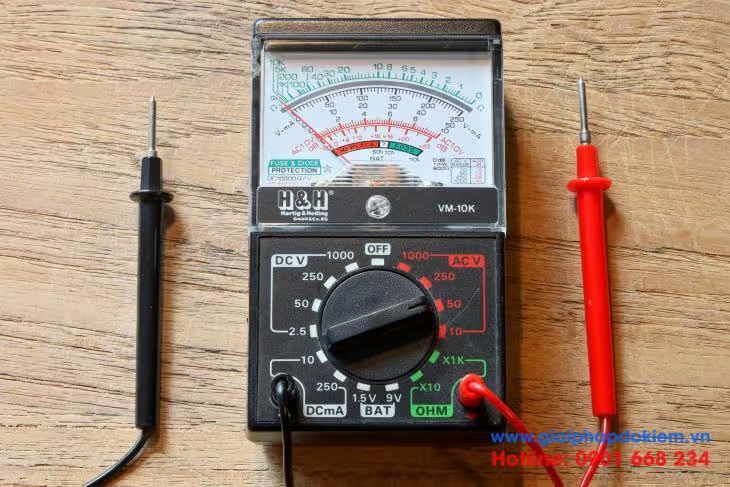

1.1. Đồng hồ vạn năng kim: Vẻ đẹp cổ điển và sự tin cậy

Đồng hồ vạn năng kim, với thiết kế cổ điển và hoạt động dựa trên nguyên lý của điện kế từ, sử dụng kim chỉ thị để hiển thị kết quả đo. Mặc dù không có nhiều chức năng như đồng hồ số, đồng hồ vạn năng kim vẫn được đánh giá cao bởi độ bền, độ tin cậy và khả năng hoạt động ổn định trong nhiều môi trường khác nhau.

• Ưu điểm:

  • Giá thành rẻ: Thường có giá thành phải chăng hơn so với đồng hồ vạn năng số, phù hợp với người dùng có ngân sách hạn chế.
  • Dễ sử dụng: Giao diện đơn giản, dễ hiểu, không yêu cầu nhiều kiến thức chuyên môn.
  • Độ bền cao: Chịu được va đập và điều kiện môi trường khắc nghiệt.
  • Ít bị ảnh hưởng bởi nhiễu điện từ: Hoạt động ổn định trong môi trường có nhiều nhiễu điện từ.

• Nhược điểm:

• Độ chính xác không cao: Sai số đo lớn hơn so với đồng hồ vạn năng số.
• Khó đọc kết quả: Khi kim chỉ thị nằm giữa hai vạch chia, việc đọc kết quả có thể không chính xác.
• Không có nhiều chức năng: Chỉ đo được các đại lượng điện cơ bản như điện áp, dòng điện và điện trở.

1.2. Đồng hồ vạn năng số: Sự kết hợp hoàn hảo giữa độ chính xác và tính tiện dụng

Đồng hồ vạn năng số, với công nghệ điện tử tiên tiến, chuyển đổi tín hiệu đo thành giá trị số và hiển thị trên màn hình LCD. Với độ chính xác cao, nhiều chức năng và tính năng tiện ích, đồng hồ vạn năng số ngày càng trở nên phổ biến và được sử dụng rộng rãi.

• Ưu điểm:

  • Độ chính xác cao: Sai số đo nhỏ, đảm bảo kết quả đo lường đáng tin cậy.
  • Dễ đọc kết quả: Kết quả hiển thị rõ ràng trên màn hình LCD, dễ dàng quan sát và ghi chép.
  • Nhiều chức năng đo lường: Đo được nhiều đại lượng điện khác nhau như điện dung, tần số, nhiệt độ,...
  • Tính năng tự động chọn dải đo: Tự động điều chỉnh dải đo phù hợp, giúp người dùng tiết kiệm thời gian và công sức.
  • Có thể lưu trữ kết quả đo: Một số model có khả năng lưu trữ kết quả đo, thuận tiện cho việc phân tích và so sánh.

• Nhược điểm:

• Giá thành cao hơn đồng hồ kim: Chi phí đầu tư ban đầu cao hơn.
• Dễ bị ảnh hưởng bởi nhiễu điện từ: Cần chú ý đến môi trường xung quanh khi đo để đảm bảo kết quả chính xác.
• Cần thay pin định kỳ: Yêu cầu bảo dưỡng định kỳ để đảm bảo hoạt động ổn định.

1.3. Lựa chọn đồng hồ vạn năng phù hợp với nhu cầu

Việc lựa chọn đồng hồ vạn năng phù hợp phụ thuộc vào nhu cầu sử dụng và ngân sách của bạn. Nếu bạn chỉ cần đo điện trở và một số đại lượng điện cơ bản, đồng hồ vạn năng kim là một lựa chọn tiết kiệm và đáng tin cậy. Tuy nhiên, nếu bạn cần độ chính xác cao, nhiều chức năng đo lường và tính năng tiện ích, đồng hồ vạn năng số sẽ là lựa chọn tốt hơn.

Phần 2: Hướng dẫn đo điện trở bằng đồng hồ vạn năng: Chi tiết từng bước, dễ hiểu cho người mới bắt đầu

Bạn muốn tìm hiểu hướng dẫn cách đo điện trở bằng đồng hồ vạn năng đơn giản và hiệu quả? Đừng lo lắng, dù bạn là người mới bắt đầu hay đã có kinh nghiệm, chúng tôi sẽ cung cấp cho bạn những kiến thức cần thiết để thực hiện việc đo lường này một cách chính xác và dễ dàng.

2.1. Chuẩn bị trước khi đo:

• Ngắt nguồn điện: Đảm bảo mạch điện đã được ngắt hoàn toàn trước khi tiến hành đo để đảm bảo an toàn cho bản thân và thiết bị.
• Kiểm tra đồng hồ: Kiểm tra pin và các chức năng của đồng hồ để đảm bảo hoạt động bình thường. Nếu đồng hồ có chức năng tự kiểm tra (self-test), hãy sử dụng để xác nhận độ chính xác của thiết bị.
• Chọn thang đo phù hợp: Ước lượng giá trị điện trở cần đo và chọn thang đo phù hợp để có kết quả chính xác nhất. Nếu không chắc chắn về giá trị điện trở, hãy bắt đầu với thang đo lớn nhất và giảm dần cho đến khi có kết quả hiển thị rõ ràng.

2.2. Đo điện trở bằng đồng hồ vạn năng kim:

1. Chọn dải đo: Xoay núm xoay đến dải đo điện trở (Ohm - Ω) và chọn thang đo phù hợp với điện trở cần đo. Thang đo thường được biểu thị bằng các giá trị như x1, x10, x100, x1k, x10k,...
2. Điều chỉnh về 0: Chạm hai đầu dò vào nhau và điều chỉnh núm xoay "Zero Adjust" cho đến khi kim chỉ thị về vị trí số 0. Việc này giúp loại bỏ điện trở của dây đo và đảm bảo kết quả đo chính xác.
3. Kết nối đầu dò: Cắm que đo đen vào cổng COM và que đo đỏ vào cổng Ohm (Ω).
4. Đo lường: Chạm hai đầu dò vào hai đầu điện trở cần đo. Đảm bảo tiếp xúc tốt để tránh sai số do tiếp xúc kém.
5. Đọc kết quả: Quan sát vị trí kim chỉ thị trên thang đo và nhân với thang đo đã chọn để có kết quả điện trở. Ví dụ, nếu kim chỉ thị ở vị trí 5 và thang đo là x10, thì giá trị điện trở là 5 x 10 = 50 Ohm.

2.3. Đo điện trở bằng đồng hồ vạn năng số:

1. Chọn chức năng đo điện trở: Xoay núm xoay đến biểu tượng Ohm (Ω).
2. Kết nối đầu dò: Cắm que đo đen vào cổng COM và que đo đỏ vào cổng V/Ω.
3. Đo lường: Chạm hai đầu dò vào hai đầu điện trở cần đo. Giữ yên cho đến khi giá trị ổn định trên màn hình.
4. Đọc kết quả: Kết quả điện trở sẽ được hiển thị trực tiếp trên màn hình LCD, kèm theo đơn vị đo (Ohm, kOhm, MOhm).

2.4. Mẹo và thủ thuật đo điện trở:

• Đo điện trở của linh kiện đã tháo rời khỏi mạch: Để có kết quả chính xác nhất, nên tháo linh kiện ra khỏi mạch trước khi đo. Nếu không thể tháo rời, hãy đảm bảo ngắt kết nối linh kiện với các thành phần khác trong mạch.
• Đo điện trở của dây dẫn: Để đo điện trở của dây dẫn, bạn có thể sử dụng chức năng đo thông mạch (continuity) của đồng hồ. Nếu dây dẫn không bị đứt, đồng hồ sẽ phát ra âm thanh báo hiệu và hiển thị giá trị điện trở rất nhỏ.
• Đo điện trở của điện trở biến thiên: Xoay núm điều chỉnh của điện trở biến thiên đến các vị trí khác nhau và đo điện trở tương ứng. Bạn có thể vẽ đồ thị biểu diễn sự thay đổi của điện trở theo vị trí núm xoay.
• Sử dụng thang đo phù hợp: Chọn thang đo phù hợp với giá trị điện trở dự kiến để có kết quả đo chính xác nhất. Nếu không chắc chắn, hãy bắt đầu với thang đo lớn nhất và giảm dần.
• Chú ý đến cực tính: Khi đo điện trở của một số linh kiện như diode hoặc tụ điện, cần chú ý đến cực tính của đầu dò. Que đo đỏ thường được kết nối với cực dương (+) và que đo đen kết nối với cực âm (-).
